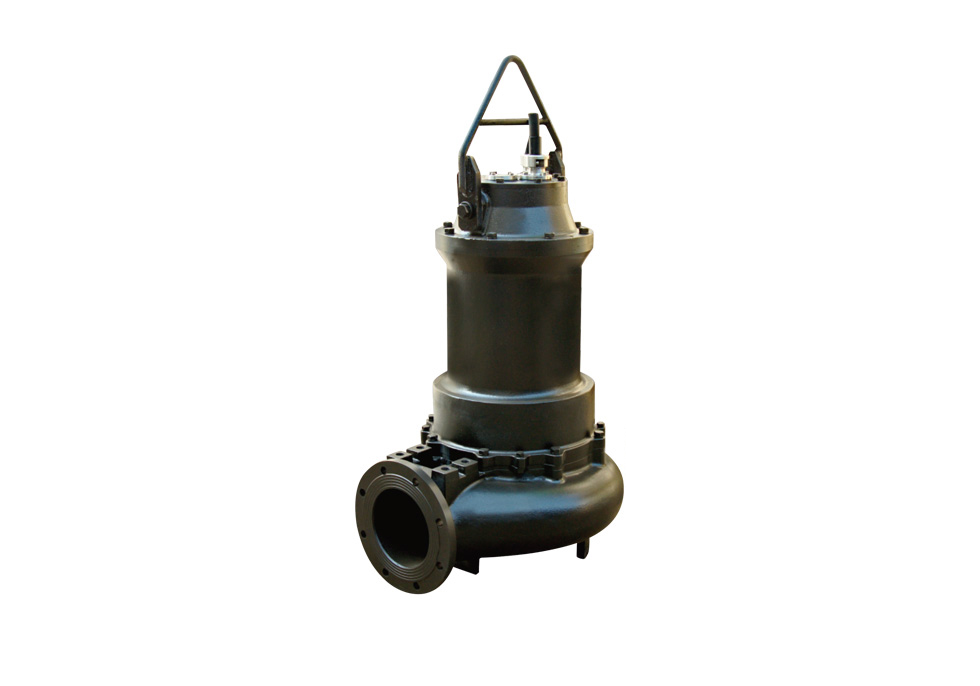

产品概述

为了使WQ(F/JY)系列潜水污水泵以更好的可靠性、更高的机组效率服务于客户，在总结25年生产制造该系列泵的经验积累的基础上，再一次更新优化了水力模型，创新机械密封、轴承结构，采用优质电机材料，根据使用环境条件，18.5kW及以上泵对电机循环冷却，保证可靠性。全系列共111个基本规格，通过使用原型叶轮和改型叶轮及其切割，在型谱性能范围内，可提供恰当满足用户所需要的任意流量、扬程工作点的水泵。

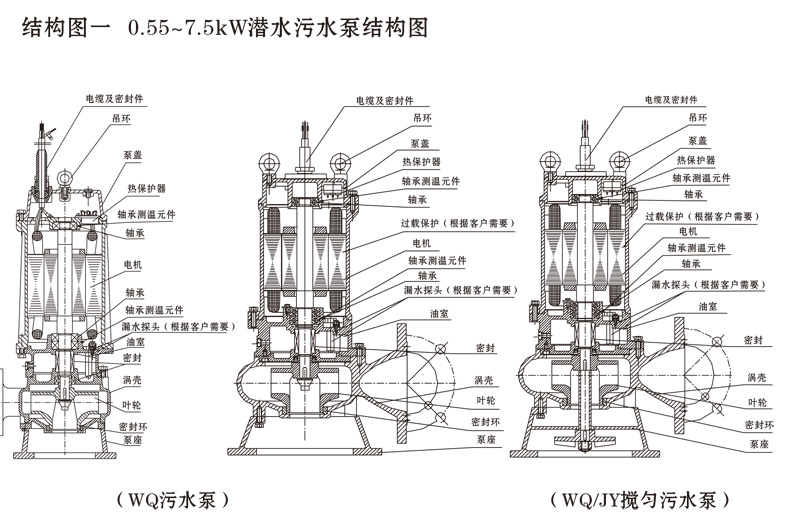

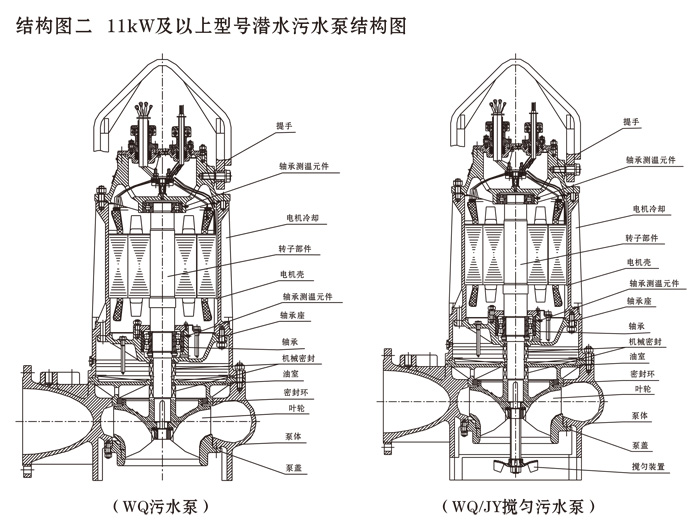

产品特点

1、叶轮采用双流道、匹配泵体，流道宽阔，污物通过性好；

2、泵组结构紧凑，轴伸短，减少振动和噪音，延长机封和轴承的寿命；

3、电缆是耐油污水和机械性能优良的重型胶套软电缆，能在环境温度40℃时长期连续工作；

4、水密电缆防止意外漏水造成电机腔进水；泵端电缆妥当固定，防止对电机上盖电缆引出线密封装置的拉拽；

5、漏水检测装置对电机接线腔内的泄露发出警报信号，控制系统对泵实施保护；

6、潜水泵专用高性能鼠笼式感应电动机，防护等级IP68、B或F、H级绝缘，每相绕组有过热、过流保护元件；

7、机组独特冷却系统，使泵在露出液面或干式安装时能安全可靠运行(1.5kW及以下泵无冷却系统)，最大程度排送污水；泵侧碳化钨对碳化硅摩擦副，耐高温、耐冲击、耐磨损，电机侧碳化硅石墨摩擦副，摩擦力小；

8、设置两道密封监视系统，任一密封泄漏便可报警；

9、终身润滑免维护的滚动轴承能承受所有的轴向力和径向力，并完全与泵送介质分开。

适用范围

主要用于市政工程、楼宇建筑、医院、宾馆、饭店、工业排污和污水处理等行业，用于输送带固体颗粒及长纤维的废水、污水、雨水，还包括原水的输送、水产养殖、灌溉等。

使用条件

1、介质温度不超过40℃，介质中固相物容积比小于2%，介质PH=4~10；

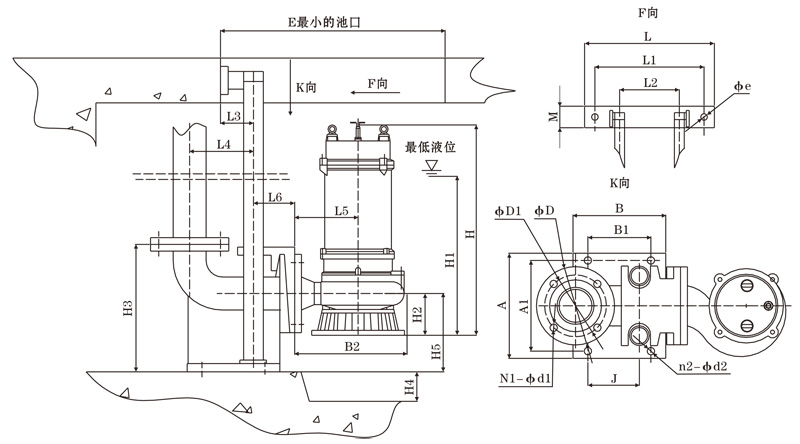

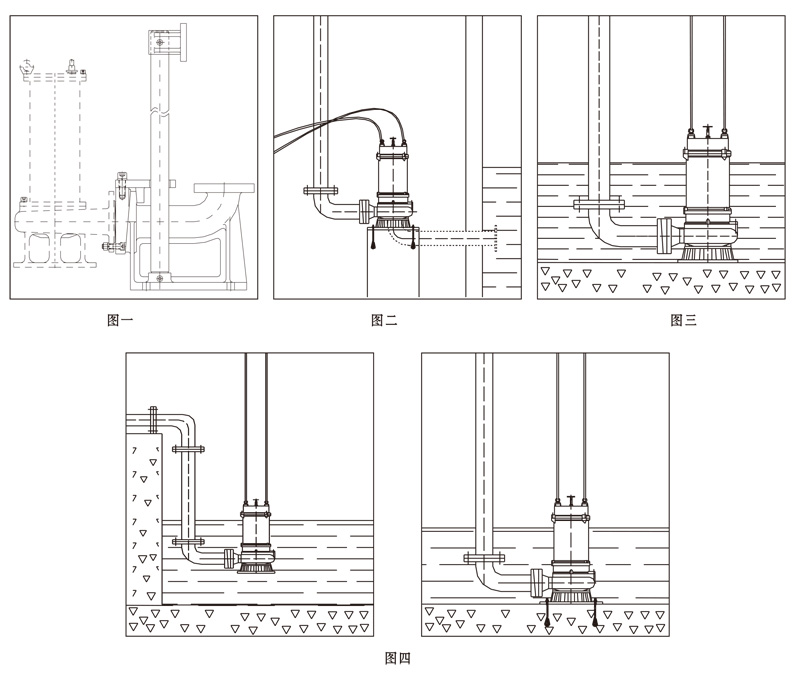

2、最低运行液位：见安装尺寸图(无电机冷却系统)，有电机冷却系统时，水位只要保证泵能正常输水；

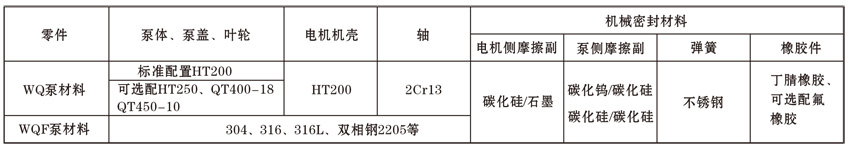

3、泵的主要零件材料为铸铁或球墨铸铁，WQF系列为全不锈钢精密铸造潜水污水泵，输送腐蚀性介质；

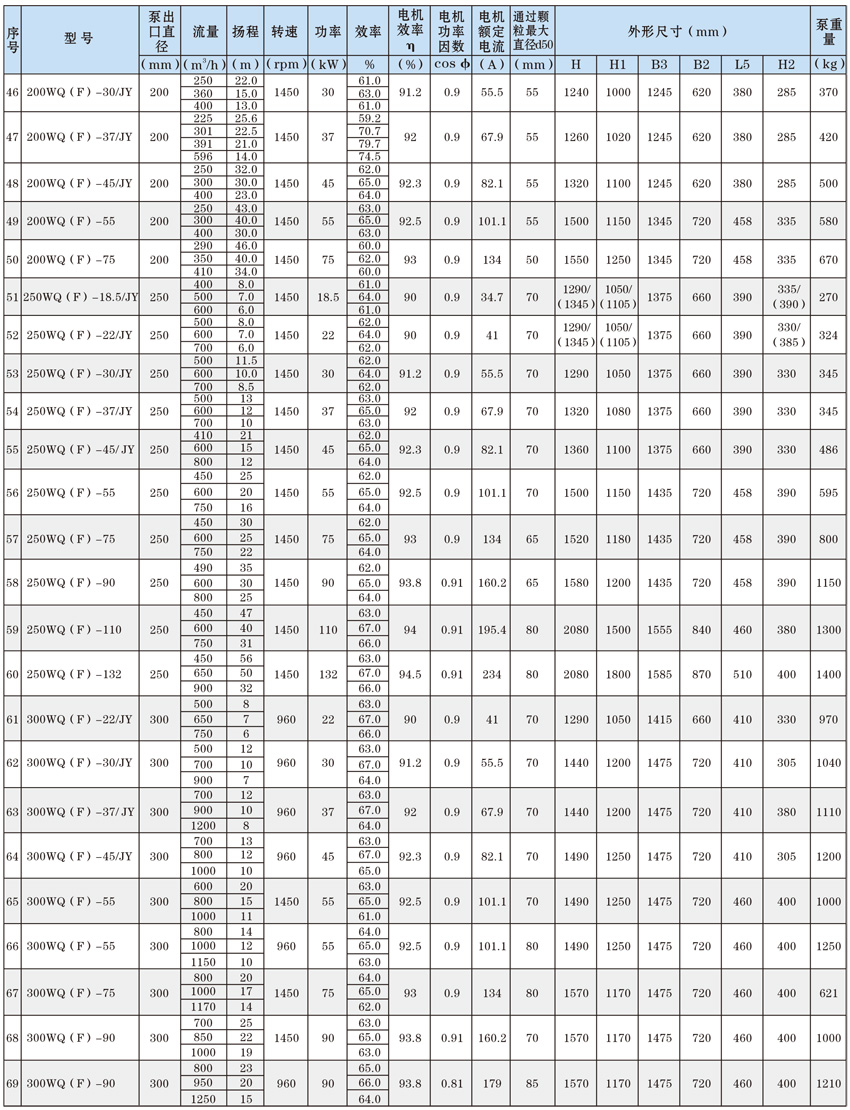

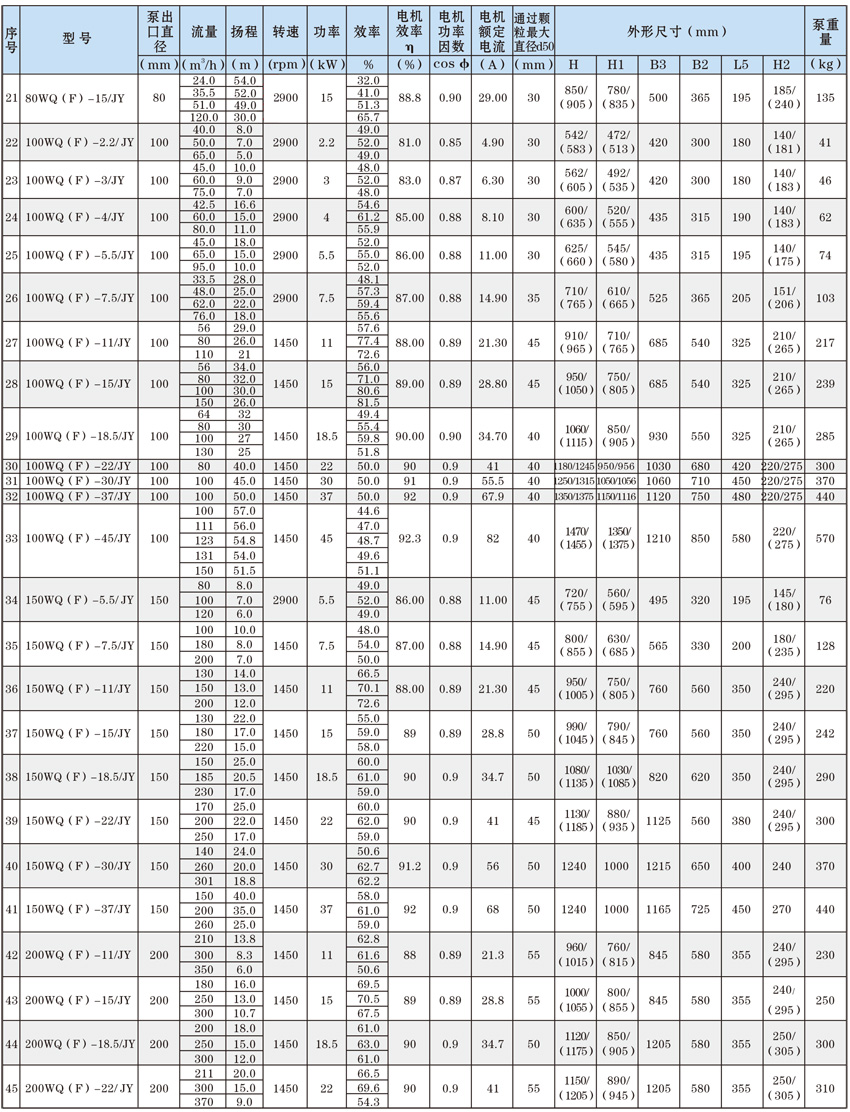

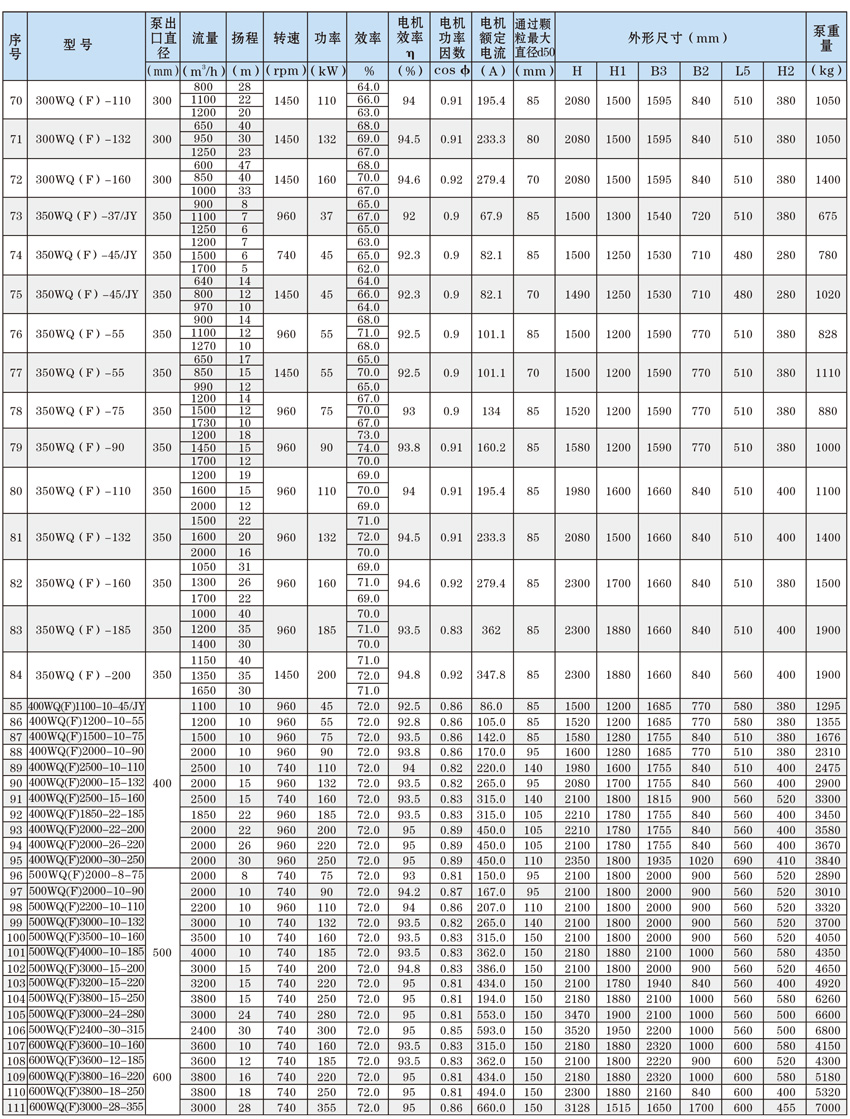

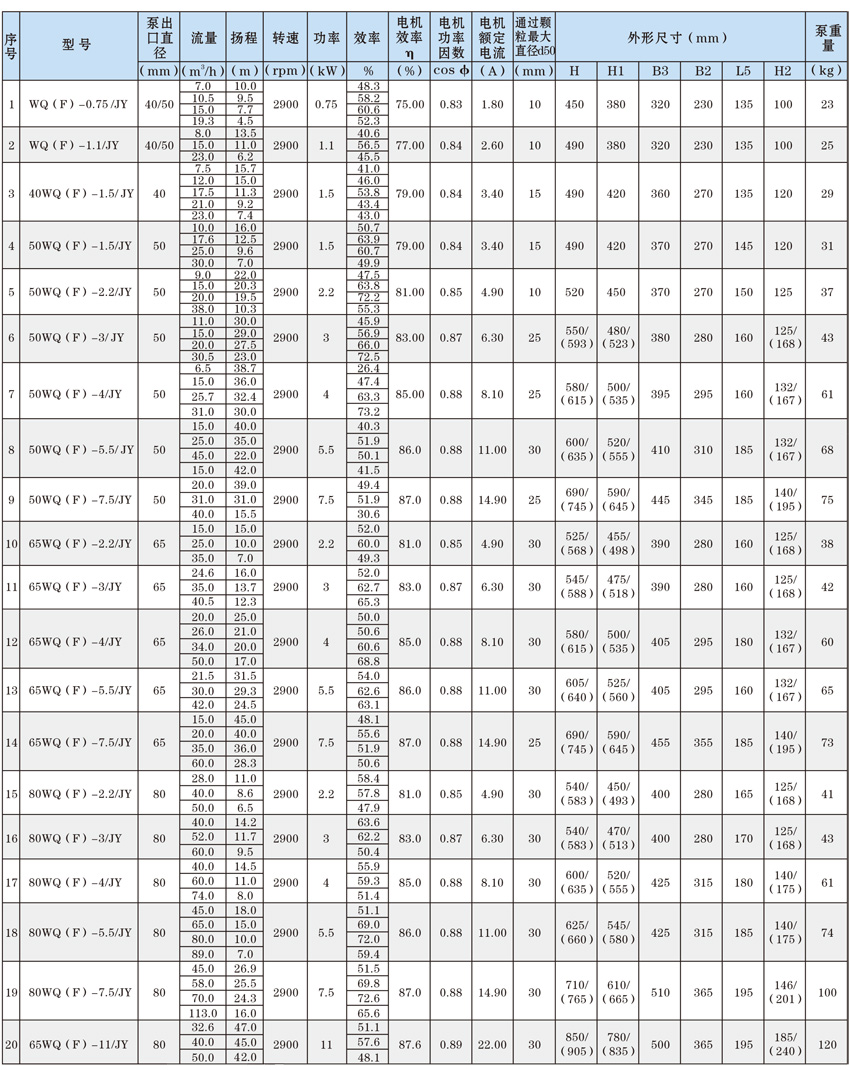

4、介质中固形物最大颗粒直径小于性能参数表d50数值，介质中纤维的长度小于泵的排出口直径。

技术说明

1、产品型号标示意义：

2、潜污泵电机的额定电压是380V，额定频率50Hz;

　　① 可生产功率在0.55~2.2kW的单相220V潜水污水泵；

　　② 根据客户需要电泵机组频率可定做60Hz;

　　③ 三相电压在690V以下的电泵机组都可制造。

3、电机绕组引接线的接法及启动方式：

　　① 3kW及以下电机绕组用Y形接线法，直接启动；

　　② 4~11kW、132kW及以上电机绕组接线法，4~11kW直接启动；132kW及以上直接启动，自耦降压启动或外接法电子软启动器启动；

　　③ 15~110kW电机绕组6根线直接引出时按Y-△启动或内接法电子软启动器启动；按△接法时自耦降压启动或外接法电子软启动器启动；

　　④ 0.55~2.2kW220V单相电泵有电容/双电容启动-运行、电容+空气开关启动-运行三种模式供客户选择。

4、潜水污水泵内装有保护电机的各种保护装置，其电控柜必须与这些保护装置配套，电控柜还应配有液位控制的浮球开关，所以潜水污水泵的电控柜具有专用性。

　　① 每相绕组有过热、过流保护元件，配置自动复位过敏开关，自动启停机组；

　　② 7.5千瓦级以下电泵每相绕组有过热、过流保护元件，配置自动复位热敏开关自动启停机组，配合控制开关；也可以根据客户要求配置。

　　③ 电泵配有漏水、油水常开探头，每相绕组预埋测温元件PTC，根据客户要求提供。

　　④ 电泵下轴承配置测温元件PT100，根据客户要求提供。

5、电机是否带冷却系统对应不同的最低液位高度值；液位浮球开关是电控柜置于自动挡时使用的；启停泵液位差较大、对主泵或大泵用两只浮球开关控制启停液位；对小泵或超高液位增开的备泵，用一个浮球开关控制启停液位；

6、电控柜较远时可设置端子箱，需设置穿线管(用户自备)时按电缆外径确定穿线管内径；

7、从泵吸入口看，叶轮为逆时针方向旋转；

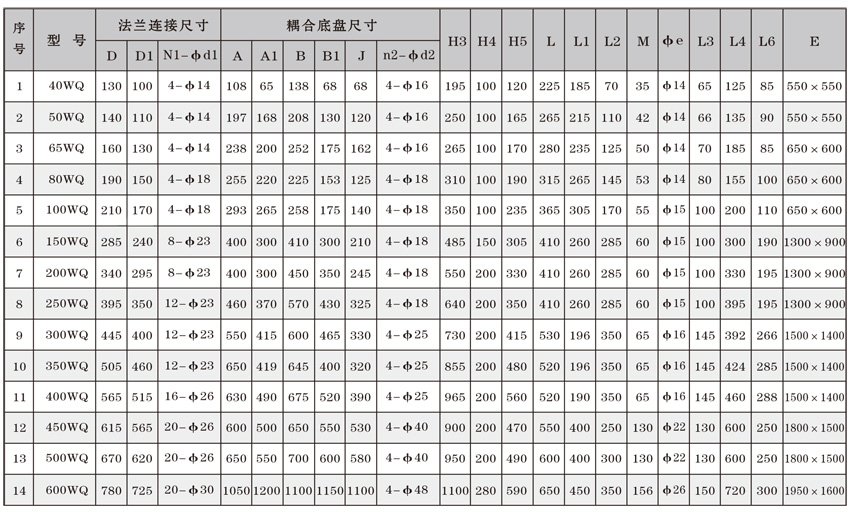

8、耦合座出口法兰标准按GB17241.6，公称压力为口径≤100的PN6、口径≥150的PN10，不锈钢耦合座出口法兰均为PN10，锥管和弯管按照客户要求。
