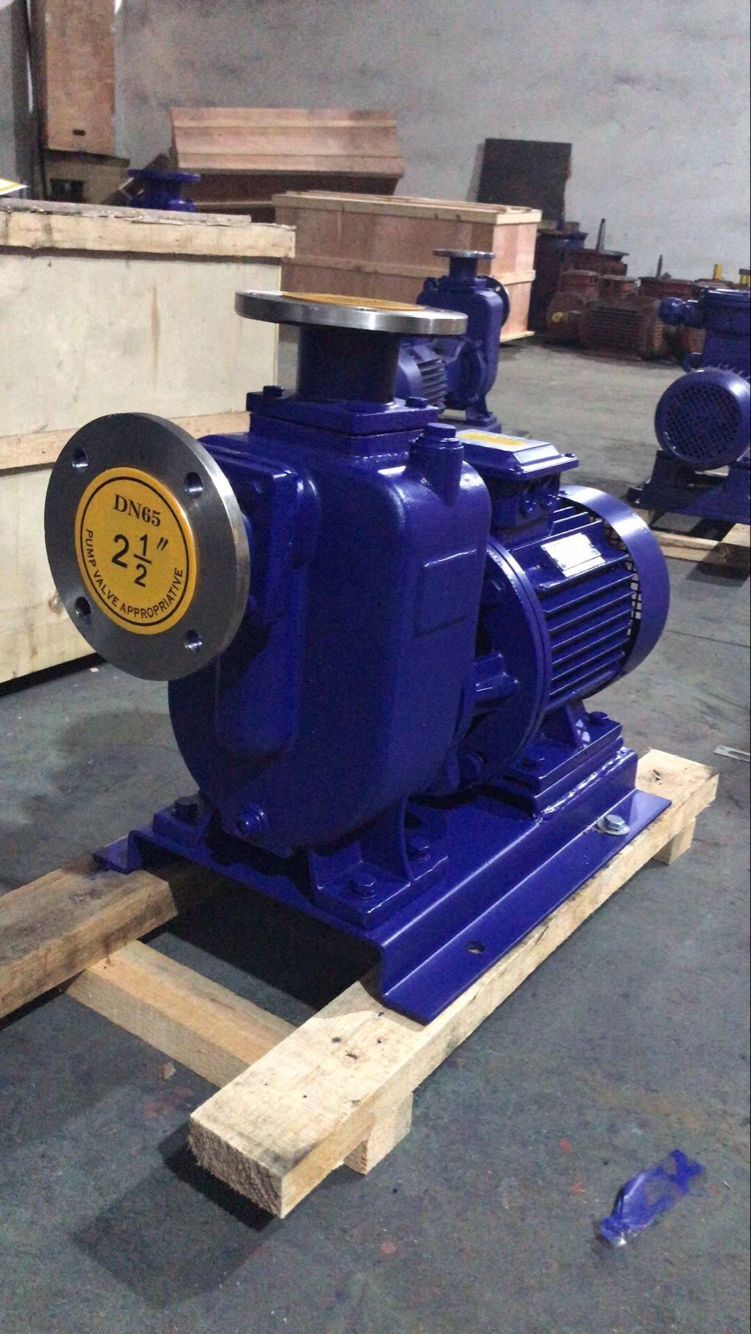

ZW型无堵塞自吸排污泵

瑞中泵业ZW无堵塞自吸排污泵是在反复研究国内外同类技术的基础上开发成功的一种结构新颖的产品。该泵集自吸和无堵塞排污于一体，采用轴向回流外混式，并通过泵体、叶轮流道的独特设计，即可象一般自吸清水泵那样不需要安装底阀和灌引水，又可吸排含有大颗粒固体和长纤维杂质液体，可广泛适用于市政排污工程、河塘养殖、轻工、造纸、纺织、食品、化工、电业、纤维、浆料和混合悬浮等化工介质最理想的杂质泵。

联系电话：400-998-2833

联系客服在线留言

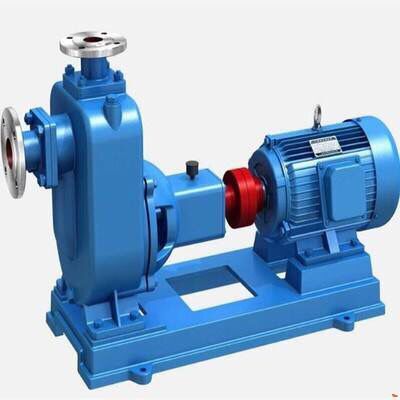

产品详情

瑞中泵业ZW无堵塞自吸排污泵是在反复研究国内外同类技术的基础上开发成功的一种结构新颖的产品。

　　该泵集自吸和无堵塞排污于一体，采用轴向回流外混式，并通过泵体、叶轮流道的独特设计，即可象一般自吸清水泵那样不需要安装底阀和灌引水，又可吸排含有大颗粒固体和长纤维杂质液体，可广泛适用于市政排污工程、河塘养殖、轻工、造纸、纺织、食品、化工、电业、纤维、浆料和混合悬浮等化工介质最理想的杂质泵。

　　该泵与国内同等产品相比，具有结构简单、自吸性能好、排污能力强、高效节能，使用维修方便等特点。各项技术性能指标居国内领先，达到国际行进水平，具有广阔的应用市场和发展前景。

适用范围

1、环境温度≤50℃，介质温度≤80℃，特殊要求可在200℃。

2、介质PH值铸铁材质为6-9，不锈钢为2-13。

3、介质重度不超过1240千克/M3

4、自吸高度不能超过规定值4.5-5.5米，吸入管长度10米。

5、通过能力悬浮颗粒直径为泵口径的60%，纤维长度为泵口径的5倍。

产品用途

ZW型无堵塞自吸排污泵即可象一般自吸清水泵那样不需要安装底阀，又可吸排含有大颗粒固体块、长纤维、沉淀物、废矿杂质、粪便处理及一切工程污水物。可广泛适用于市政排污工程、轻工、造纸、纺织、食品、化工、电业、石油、矿山和河塘养殖等行业。它是目前国内抽送固体颗粒、纤维、浆料和混合悬浮等介质最理想的杂质泵。

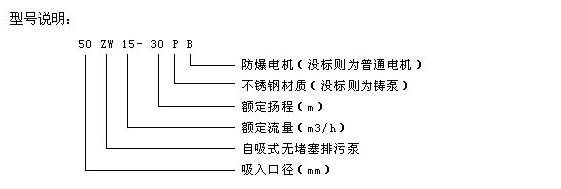

主要性能参数

型号	口径(mm)		流量(m3/h)	扬程(m)	功率 (kw)	转速 (r/min)	自吸时间 (min/5m)	效率 (%)	汽蚀余量 (m)	扬程(m) 使用范围	重量 (kg)
型号	进口	出口	流量(m3/h)	扬程(m)	功率 (kw)	转速 (r/min)	自吸时间 (min/5m)	效率 (%)	汽蚀余量 (m)	扬程(m) 使用范围	重量 (kg)
25ZW8-15	25	25	8	15	1.5	2900	3	45	2.0	10-15	100
25ZW8-30	25	25	8	30	3	2900	3	45	2.0	24-30	120
32ZW5-20	32	32	5	20	2.2	2900	3	45	2.5	15-20	100
32ZW10-20	32	32	10	20	2.2	2900	3	45	2.5	15-20	100
32ZW9-30	32	32	9	30	3	2900	3	48	2.5	24-30	120
40ZW10-20	40	40	10	30	2.2	2900	3	45	2.5	15-20	100
40ZW20-15	40	40	20	15	2.2	2900	3	45	2.5	10-18	100
40ZW15-30	40	40	15	30	3	2900	3	48	2.5	24-30	120
50ZW10-20	50	50	10	20	2.2	2900	3	45	2.5	15-20	100
50ZW20-12	50	50	20	12	2.2	2900	3	45	2.5	10-18	100
50ZW18-20	50	50	18	20	3	2900	3	45	2.5	18-22	120
50ZW15-30	50	50	15	30	3	2900	3	48	2.5	24-30	120
50ZW20-35	50	50	20	35	5.5	2900	3	48	2.5	25-35	150
50ZW25-30	50	50	25	30	5.5	2900	3	48	2.5	25-30	150
50ZW20-40	50	50	20	40	7.5	2900	3	48	2.5	32-40	200
50ZW20-50	50	50	20	50	11	2900	3	48	2.5	40-50	250
65ZW30-18	65	65	30	18	4	2900	3	45	2.5	13-18	160
65ZW30-18	65	65	30	18	4	1450	3	45	2.5	13-18	200
65ZW25-30	65	65	25	30	5.5	2900	3	50	3.0	25-30	200
65ZW25-40	65	65	25	40	7.5	2900	3	50	3.0	32-40	200
65ZW40-25	65	65	40	25	7.5	2900	3	50	3.0	20-25	200
65ZW50-30	65	65	50	30	7.5	2900	3	50	3.0	25-30	200
65ZW65-25	65	65	65	25	7.5	2900	3	52	3.0	20-25	200
65ZW25-50	65	65	25	50	11	2900	3	53	3.0	40-50	280
80ZW40-16	80	65	40	16	4	2900	3	50	3.0	13-18	180
80ZW40-16	80	65	40	16	4	1450	3	50	3.0	13-18	200
80ZW50-20	80	65	50	20	5.5	1450	3	50	3.0	13-20	240
80ZW40-25	80	65	40	25	7.5	2900	2	50	3.0	20-25	200
80ZW25-40	80	65	25	40	7.5	2900	2	50	3.0	32-40	200
80ZW65-25	80	65	65	25	7.5	2900	2	52	3.0	20-25	240
80ZW80-20	80	65	80	20	7.5	1450	3	52	3.0	10-20	240
80ZW80-35	80	65	80	35	15	2900	3	45	3.0	30-35	285
80ZW40-50	80	65	40	50	18.5	2900	2	50	3.0	40-50	293
80ZW50-60	80	65	50	60	22	2900	3	55	3.0	48-60	326
100ZW100-15	100	80	100	15	7.5	1450	3	50	4.0	10-15	300
100ZW80-20	100	80	80	20	7.5	1450	3	53	4.0	10-20	300
100ZW100-20	100	80	100	20	11	1450	3	53	4.0	12-20	340
100ZW100-30	100	80	100	30	22	2900	2	53	4.0	25-30	510
100ZW80-45	100	80	80	45	30	2900	2	55	4.0	35-45	560
100ZW80-60	100	80	80	60	45	2900	2	53	4.0	50-60	585
125ZW120-20	125	125	120	20	15	1450	2	55	4.0	8-15	500
150ZW180-14	150	125	180	14	15	1450	3.5	60	5.0	8-14	500
150ZW150-20	150	125	150	20	15	1450	3.5	60	5.0	8-15	500
150ZW200-15	150	125	200	15	18.5	1450	3.5	60	5.0	8-15	550
150ZW200-20	150	125	200	20	22	1450	3	60	5.0	10-20	570
150ZW180-20	150	125	180	20	22	1450	3	60	5.0	10-20	570
150ZW160-30	150	125	160	30	30	1450	3	65	5.0	20-30	680
150ZW180-30	150	125	180	30	37	1450	3	65	5.0	20-30	700
150ZW180-38	150	125	180	38	55	1450	3.5	45	5.0	30-38	800
150ZW150-45	150	125	150	45	55	1450	3.5	45	5.0	35-45	800
200ZW280-14	200	150	280	14	22	1450	3	65	5.0	8-14	820
200ZW280-20	200	150	280	20	37	1450	3	62	5.0	10-20	910
200ZW300-20	200	150	300	20	45	1450	3	59	5.0	15-25	948
200ZW280-28	200	150	280	28	55	1450	3	55	4.8	18-28	1090
250ZW420-20	250	200	420	20	55	1450	2.5	61	6.0	12-20	1150
300ZW800-14	300	250	800	14	55	1450	2.5	65	6.0	8-14	1400

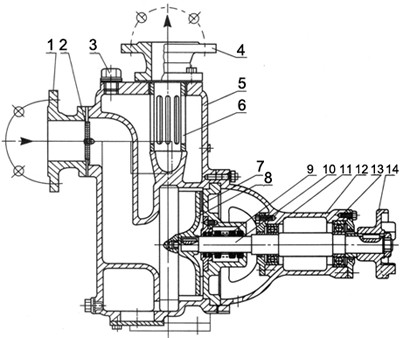

ZW型无堵塞自吸排污泵结构图

1进口法兰、2拍门、3加液螺栓、4出口法兰、5泵体、6气液分离管、7后盖、8叶轮、9机械密封、10泵轴、11前轴承、12轴承体、13后轴承、14连轴节

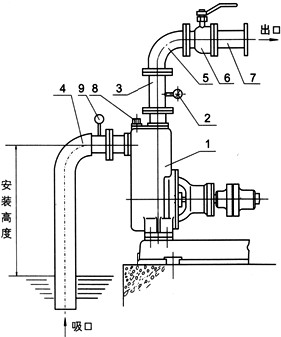

ZW型无堵塞自吸排污泵安装示意图

	1	泵
	2	压力表
	3	出口垂管
	4	吸入硬喉管
	5	弯头
	6	流量控制阀
	7	出口管路
	8	加液螺塞
	9	真空表

      ZW型无堵塞自吸排污泵安装好坏对泵的运行和寿命有较大影响，所以必须仔细进行。（规范的泵管路安装见示意图）
      1、ZW型无堵塞自吸排污泵吸入口的安装高度尽量不要超过5米，应特别注意吸入管路的密封性，以免漏气而影响泵的自吸能力和正常运行。
     2、ZW型无堵塞自吸排污泵的出口处应先装上一段垂管(一般为0.4～1米)和压力表，然后再安装出口流量控制阀门及其他管路。
      3、要合理配置泵进、出口管路的长度和管径，减少不必要的沿程水头损失。(可参考直管摩擦损失简表进行估算)
      4、长距离输送时应选用较大管径。泵的管路应有自己的支架，泵体本身不允许承受管路的负荷。
      5、排出管路如装逆止阀应装在出口流量控制阀门外面。

ZW型无堵塞自吸排污泵安装使用与维修

ZW型无堵塞自吸排污泵的安装
      ZW型无堵塞自吸排污泵安装好坏对泵的运行和寿命有较大影响，所以必须仔细进行。
      1、ZW型无堵塞自吸排污泵吸入口的安装高度尽量不要超过5米，应特别注意吸入管路的密封性，以免漏气而影响泵的自吸能力和正常运行。
      2、ZW型无堵塞自吸排污泵的出口处应先装上一段垂管{一般为0.4~1米)和压力表，然后再安装出口流量控制阀门及其他管路。
      3、要合理配置泵进、出口管路的长度和管径，减少不必要的沿程水头损失。(可参考直管摩擦损失简表进行估算)
      4、长距离输送时应选用较大管径。泵的管路应有自己的支架，泵体本身不允许承受管路的负荷。
      5、排出管路如装逆止阀应装在出口流量控制阀门外面。

ZW型无堵塞自吸排污泵的使用
      1、使用前，应检查泵的旋转方向是否正确，转动是否灵活。
     2、拧开泵体上方的加液螺塞，加满储液，然后旋紧螺塞。以后开机不需再加注储液。不应在泵储液不足的情况下启动运转，否则泵不能正常工作，且易损坏机械密封。
      3、开机时，应先开启出口流量控制阀，以便于自吸过程中的气体排出。起动后，再调节好出口流量控制阀的开度，使压力表读数指到规定区域(各种泵型压力控制范围表)，避免泵在规定区域的下限范围内工作，以防因轴功率过大而引起电动机过载烧坏或因流量过大而使泵产生汽蚀，影响泵正常运转，使泵强烈振动和发出噪声。
     4、运转过程中，应经常检查泵和电动机的温升情况，如发现噪声和其他不正常声音时，应停机检查，排除故障后方可再运行。
     5、停机时，应先要关闭出口流量控制阀，然后再停机，以免因虹吸作用导致泵体内储液量的不足。
      6、定期进行加油、维护，如长期停止使用应将泵拆卸清洗上油，妥善保存。

特别提醒

1、严禁泵腔内无液空转

2、检查电机转向是否正确，严禁长时间倒转

3、禁止泵在汽蚀状态下长期运行

4、进水管必须严格密封不得漏水、漏气

5、严禁在低场程、大流量工况下电机长时间超负荷运行
